表面粗糙度Ra的特征、对零件的影响及相关知识
关于什么是工件表面粗糙度?
表面粗糙度是指加工表面具有的较小间距和微小峰谷的不平度,其两波峰或两波谷之间的距离(波距)很小(在1mm以下)则属于微观几何形状误差。
表面粗糙度,是指加工表面具有的较小间距和微小峰谷不平度。其两波峰或两波谷之间的距离(波距)很小(在1mm以下),用肉眼是难以区别的,因此它属于微观几何形状误差。

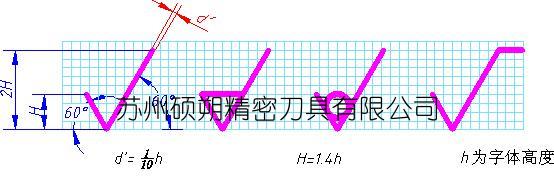

表面粗糙度对零件使用情况有很大影响。一般说来,表面粗糙度数值小,会提高配合质量,减少磨损,延长零件使用寿命,但零件的加工费用会增加。因此,要正确、合理地选用表面粗糙度数值。 在设计零件时,表面粗糙度数值的选择,是根据零件在机器中的作用决定的。总的原则是:
在保证满足技术要求的前提下,选用较大的表面粗糙度数值。具体选择时,可以参考下述原则:
(1)工作表面比非工作表面的粗糙度数值小。
(2)摩擦表面比不摩擦表面的粗糙度数值小。摩擦表面的摩擦速度越高,所受的单位压力越大,则应越高;滚动磨擦表面比滑动磨擦表面要求粗糙度数值小。
(3)对间隙配合,配合间隙越小,粗糙度数值应越小;对过盈配合,为保证连接强度的牢固可靠,
载荷越大,要求粗糙度数值越小。一般情况间隙配合比过盈酝合粗糙度数值要小。
(4)配合表面的粗糙度应与其尺寸精度要求相当。配合性质相同时,零件尺寸越小,则应粗糙度数值越小;同一精度等级,小尺寸比大尺寸要粗糙度数值小,轴比孔要粗糙度数值小(特别是IT8~IT5的精度)。
(5)受周期性载荷的表面及可能会发生应力集中的内圆角、凹稽处粗糙度数值应较小。

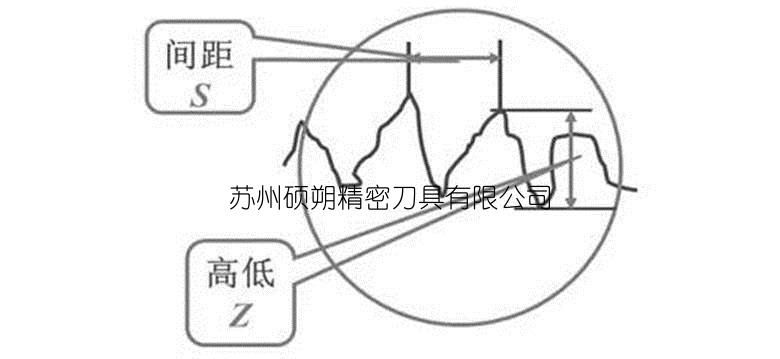

具体指微小峰谷Z高低程度和间距S状况。一般按S分:
S<1mm 为表面粗糙度;
1≤S≤10mm为波纹度;
S>10mm为 f 形状。

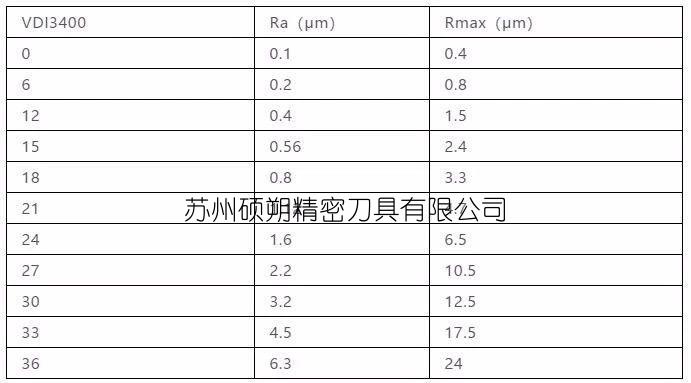

VDI3400、Ra、Rmax对照表
国家标准规定常用三个指标来评定表面粗糙度(单位为μm):轮廓的平均算术偏差Ra、不平度平均高度Rz和最大高度Ry。在实际生产中多用Ra指标。轮廓的最大微观高度偏差Ry在日本等国常用Rmax符号来表示,欧美常用VDI指标。下面为VDI3400、Ra、Rmax对照表。
VDI3400、Ra、Rmax对照表
表面粗糙度形成因素
表面粗糙度一般是由所采用的加工方法和其他因素所形成的,例如加工过程中刀具与零件表面间的摩擦、切屑分离时表面层金属的塑性变形以及工艺系统中的高频振动、电加工的放电凹坑等。由于加工方法和工件材料的不同,被加工表面留下痕迹的深浅、疏密、形状和纹理都有差别。
表面粗糙度对零件的影响主要表现
表面越粗糙,配合表面间的有效接触面积越小,压强越大,摩擦阻力越大,磨损就越快;直接影响耐磨性;
对间隙配合来说,表面越粗糙,就越易磨损,使工作过程中间隙逐渐增大;对过盈配合来说,由于装配时将微观凸峰挤平,减小了实际有效过盈,降低了连接强度;影响配合的稳定性。
粗糙零件的表面存在较大的波谷,它们像尖角缺口和裂纹一样,对应力集中很敏感,从而影响零件的疲劳强度;影响疲劳强度。
粗糙的零件表面,易使腐蚀性气体或液体通过表面的微观凹谷渗入到金属内层,造成表面腐蚀;影响耐腐蚀性。
粗糙的表面之间无法严密地贴合,气体或液体通过接触面间的缝隙渗漏;影响密封性。
接触刚度是零件结合面在外力作用下,抵抗接触变形的能力。机器的刚度在很大程度上取决于各零件之间的接触刚度;影响接触刚度。
零件被测表面和测量工具测量面的表面粗糙度都会直接影响测量的精度,尤其是在精密测量时;影响测量精度。
此外,表面粗糙度对零件的镀涂层、导热性和接触电阻、反射能力和辐射性能、液体和气体流动的阻力、导体表面电流的流通等都会有不同程度的影响。
